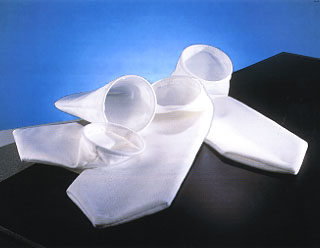

大野公司生产的袋式精细过滤器是由容器、滤袋、支撑网篮三部分构成一个简便、高效、通用的液体过滤系统。需要过滤的流体,由上口进入滤袋,液体中的固态物质会被阻留在袋内,从而得到清洁的流体,由于其使用简便,经济合理,因而广泛用语石油产品、化工产品、食品及饮料、污水等方面过滤。
袋式精细过滤器具有高流通能力,高过滤精度,低成本,操作简便、快速等特点。适用于任何微细颗粒(少于1000ppm)的过滤,精度范围可从1至1000цm及1至1000m3/h流量的液体过滤。 |
|

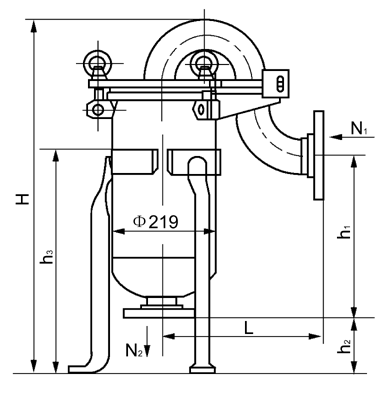

1、单袋式精细过滤器DJB-I型 |
|
|
|
型号 |
流量m3/h |
过滤面积m3 |
安装尺寸mm |
H |
L |
h1 |
h2 |
h3 |
DJB-IA |
18 |
0.24 |
965-1110 |
300 |
380 |
120-265 |
465 |
DJB-IB |
36 |
0.48 |
1230-1725 |
300 |
710 |
0-495 |
695 |
|
注:表中所列流量以水为介质,设备工作压力≤1.0MPa,进出口接管规则:DN50、PN1.6。 |
2、多袋式型精细过滤器DJB-II |
■四袋式精细过滤器DJB-4II |
|
主要技术参数:
工作压力≤1.0MPa
工作温度≤200oC
处理量:140m3/h(以水为介质)
进出口接管规格:DN100、PN1.6 |

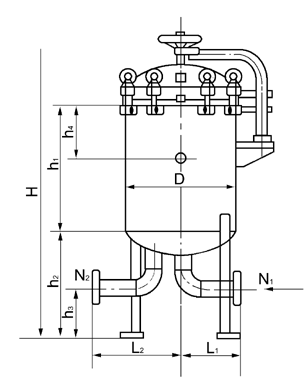

■五至八袋精细过滤器DJB-5-8II型 |
|
型号 |
流量m3/h |
安装尺寸mm |
H |
h1 |
h2 |
h3 |
h4 |
L1 |
L2 |
D |
DJB-5II |
180 |
1800 |
780 |
580 |
200 |
300 |
340 |
520 |
Φ520 |
DJB-6II |
216 |
DJB-7II |
252 |
2050 |
780 |
790 |
290 |
300 |
260 |
500 |
Φ500 |
DJB-8II |
288 |
|
3、并联式袋式精细过滤器DJB-III型 |
|
型号 |
流量m3/h |
安装尺寸mm |
H |
h1 |
h2 |
h3 |
DJB-IIIA |
36 |
1040-1190 |
500 |
210-360 |
695 |
DJB-IIIB |
72 |
1175-1540 |
850 |
0-360 |
|
注:表中所列流量以水为介质,设备工作压力≤1.0MPa,进出口接管规则:DN65、PN1.6。 |
