 喷射式混合器
产 品 特 性:
  大野机械SG系列罐用喷射式混合器是一种用于混合和翻转液体的新型混合设备,其特点是结构可靠、无须保养、无泄露。喷射式混合器主要用于容器、储罐和中和池,完成如成品油调合、酸碱中和,防沉降、防自聚等工艺过程,克服了传统顶式及侧向式搅拌的固有弊端,如易泄露,操作费用高等。
工 作 原 理:
  从喷射式混合器喷嘴中喷出的液流以其高速在其周围形成局部低压,从罐中吸附并带动一股液流,使其加速,共同进入混合段,物料被充分混合后仍以较高速度出混合器,再次在喷射式混合器出口处形成局部低压,卷吸大量罐内物料,从而达到一种宏观的混合。
  一个或多个喷射式混合器合理组合,能使大容量罐中物料宏观上达到均匀混合。

螺纹连接的喷射式混合器
螺纹连接的罐用喷射式混合器

尺寸

SG-1-R

SG-2-R

SG-3-R

SG-4-R

SG-5-R

SG-6-R

SG-7-R

d

Rc3/4

Rc1

Rc1 1/2

Rc1 1/2

Rc2

Rc3

Rc4

L

170

220

265

345

400

520

610

h

20

24

24

24

30

33

40

D

52/50

60/60

75/70

85/80

100/90

125/120

160/150

注:表中尺寸为材质不锈钢或塑料混合器。

法兰连接的喷射式混合器
法兰连接的罐用喷射式混合器

尺寸

SG-1-F

SG-2-F

SG-3-F

SG-4-F

SG-5-F

SG-6-F

SG-7-F

d

20

25

40

40

50

80

100

L

205/170

255/220

300/265

380/345

440/400

570/520

660/610

D

52/50

60/60

75/70

85/80

100/90

125/120

160/150

注:表中尺寸为材质不锈钢或塑料混合器
产 品 选 型:

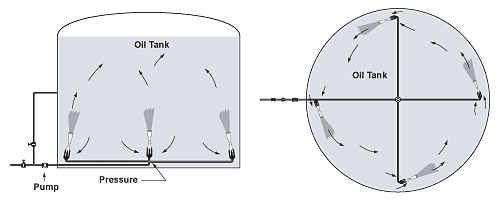

安 装 形 式:
特 殊 说 明:
  大野公司可根据客户要求,代为选型、设计,请与技术部联系。
