T型过滤器 |
(DGT型) |
T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中,保护管线系统上各种设备,如水泵、阀门等,免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。日本大野机械生产的T型过滤器具有抗污性能强,排污方便,流通面积大,压力损失小,结构简单,体积小等特点;T型过滤器的过滤网材质均是不锈钢,耐腐蚀性强,使用寿命长; T型过滤器还分直流式和折流式,过滤网的密度有10目-1000目,温度0~450℃,可根据用户需要选用。 |
|

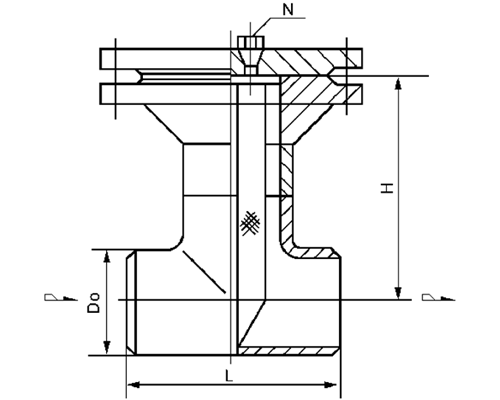

1、T型对焊连接直通式过滤器(DGTI-W型) |
|
公称直径
DN |
D0 |
L |
H
|
管塞
N
|
系列A |
系列B |
50 |
60.3 |
57 |
128 |
175 |
RC3/8 |
65 |
76.1 |
76 |
152 |
195 |
80 |
88.9 |
89 |
172 |
210 |
100 |
114.3 |
108 |
210 |
230 |
125 |
139.7 |
133 |
248 |
310 |
150 |
168.3 |
159 |
286 |
335 |
RC3/4
|
200 |
219.1 |
219 |
356 |
400 |
250 |
273 |
273 |
432 |
450 |
M20x1.5 |
300 |
323.9 |
325 |
508 |
535 |
350 |
355.6 |
377 |
558 |
580 |
400 |
406.4 |
426 |
610 |
640 |
|

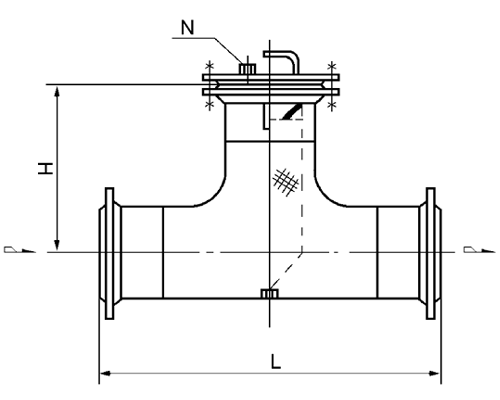

2、T型法兰连接直通式过滤器(DGTI-F型) |
|
公称直径DN |
安装尺寸MM |
管塞N |
L |
H |
50 |
230 |
170 |
RC3/8 |
65 |
260 |
170 |
80 |
290 |
180 |
100 |
350 |
200 |
125 |
390 |
230 |
150 |
435 |
250 |
RC3/4 |
200 |
540 |
310 |
250 |
640 |
370 |
M20x1.5 |
300 |
745 |
425 |
350 |
800 |
460 |
400 |
900 |
520 |
|

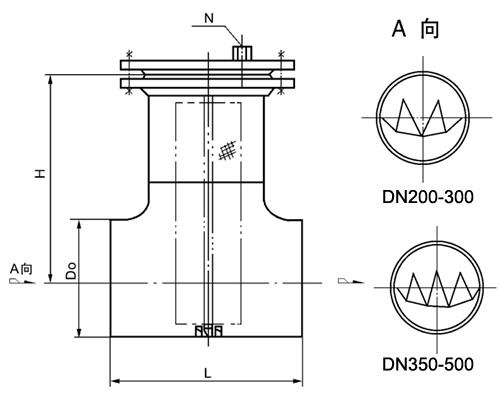

3、T型对焊连接折叠直通式过滤器(DGTMI-W型) |
|
公称直径
DN |
D0 |
L |
H
|
管塞
N
|
系列A |
系列B |
200 |
219.1 |
219 |
356 |
380 |
M20x1.5 |
250 |
273 |
273 |
432 |
520 |
300 |
323.9 |
325 |
508 |
580 |
350 |
355.6 |
377 |
558 |
700 |
400 |
406.4 |
426 |
610 |
760 |
500 |
508 |
529 |
763 |
920 |
|
4、T型对焊连接正折流式过滤器(DGTII-W型) |
5、T型对焊连接反折流式过滤器(DGTIII-W型) |
|
公称直径
DN |
D0 |
L |
H
|
L1
|
管塞
N |
系列A |
系列B |
50 |
60.3 |
57 |
300 |
64 |
165 |
RC3/8 |
65 |
76.1 |
76 |
340 |
76 |
185 |
80 |
88.9 |
89 |
370 |
86 |
195 |
100 |
114.3 |
108 |
425 |
105 |
220 |
125 |
139.7 |
133 |
465 |
124 |
240 |
150 |
168.3 |
159 |
520 |
143 |
270 |
RC3/4 |
200 |
219.1 |
219 |
630 |
178 |
320 |
250 |
273 |
273 |
740 |
216 |
370 |
M20x1.5 |
300 |
323.9 |
325 |
845 |
254 |
420 |
350 |
355.6 |
377 |
910 |
279 |
450 |
400 |
406.4 |
426 |
1040 |
305 |
520 |
|
6、T型法兰连接正折流式过滤器(DGTII-F型) |
7、T型法兰连接反折流式过滤器(DGTIII-F型) |
|
公称直径
DN |
L |
H
|
L1
|
管塞
N |
50 |
300 |
165 |
165 |
RC3/8 |
65 |
340 |
185 |
185 |
80 |
370 |
195 |
195 |
100 |
425 |
220 |
220 |
125 |
465 |
240 |
240 |
150 |
520 |
270 |
270 |
RC3/4 |
200 |
630 |
320 |
320 |
250 |
740 |
370 |
370 |
M20x1.5 |
300 |
845 |
420 |
420 |
350 |
910 |
450 |
450 |
400 |
1040 |
520 |
520 |
|
|
